S0 BASEBOARD SCHEMATICS#

ETHERNET CIRCUIT#

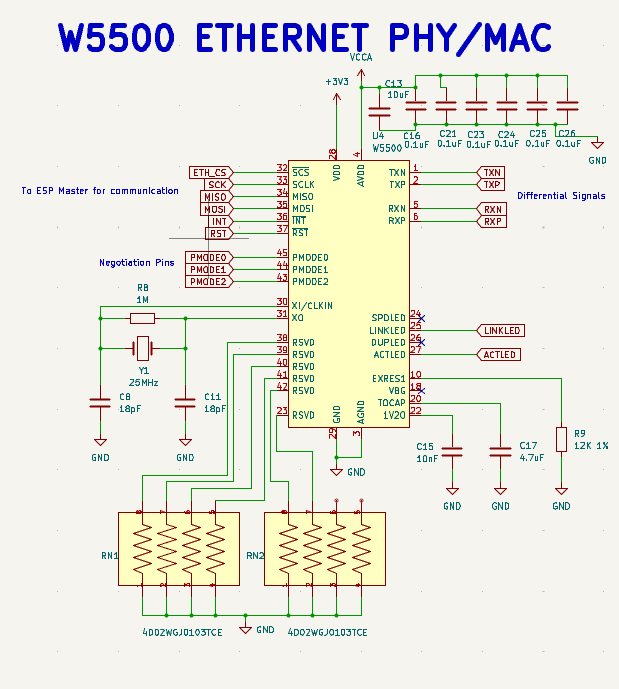

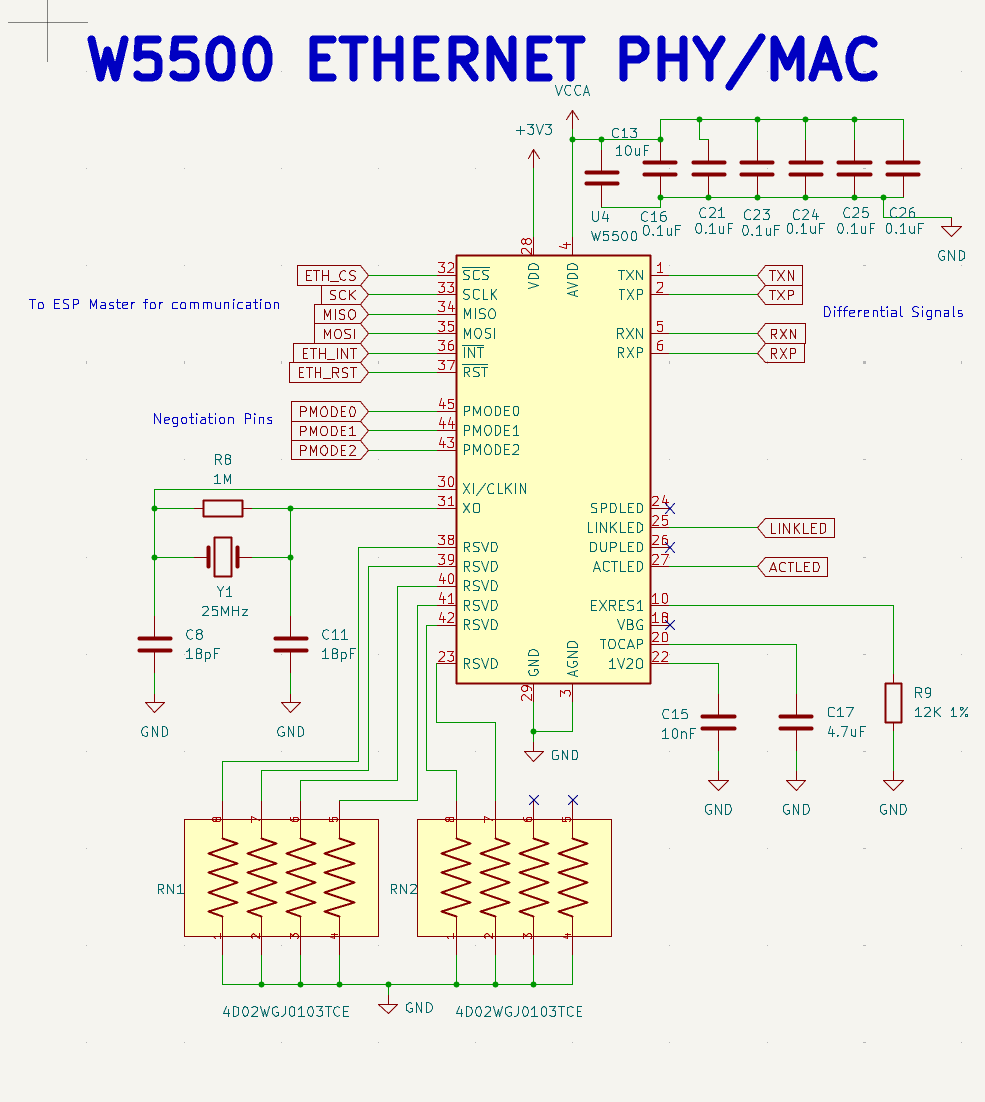

W5500

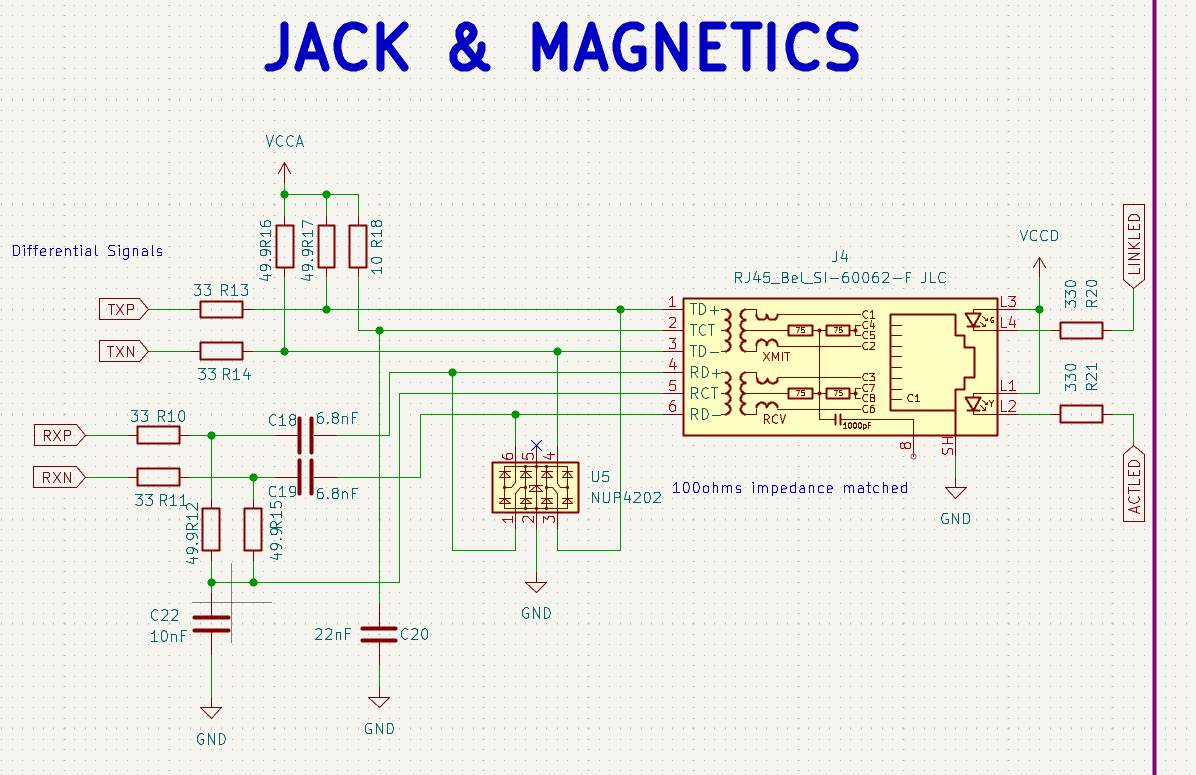

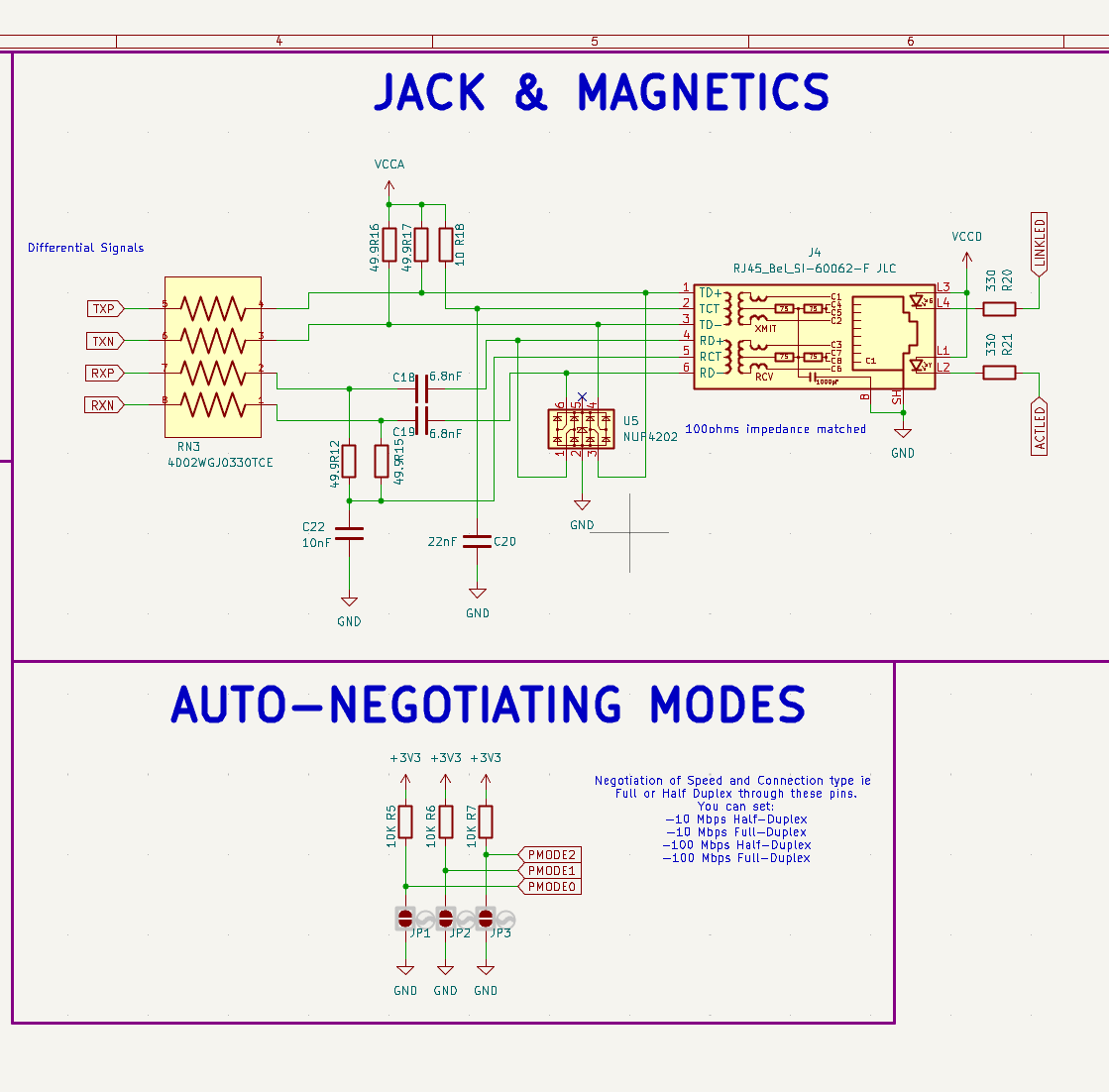

JACK AND MAGNETICS

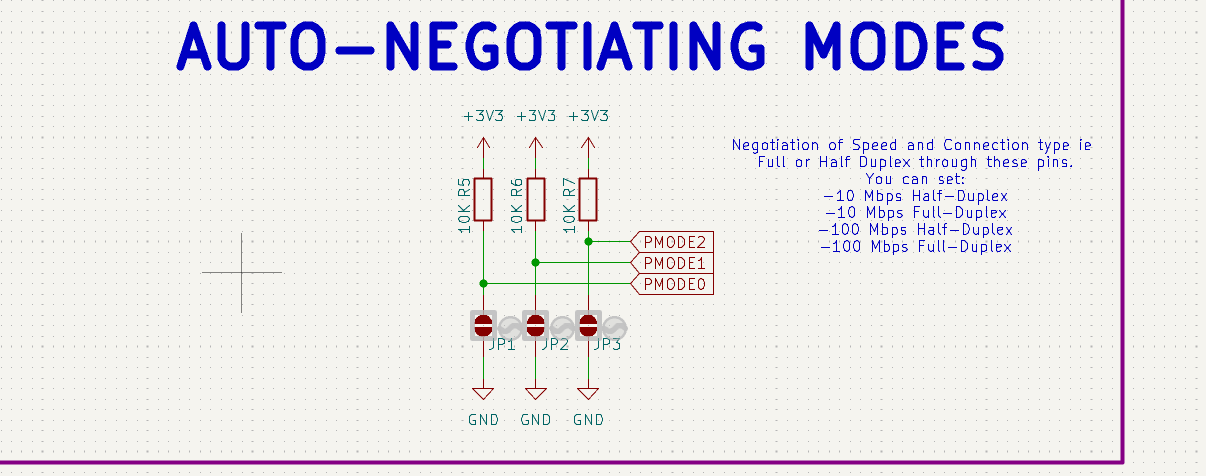

AUTONEGOTIATING MODES

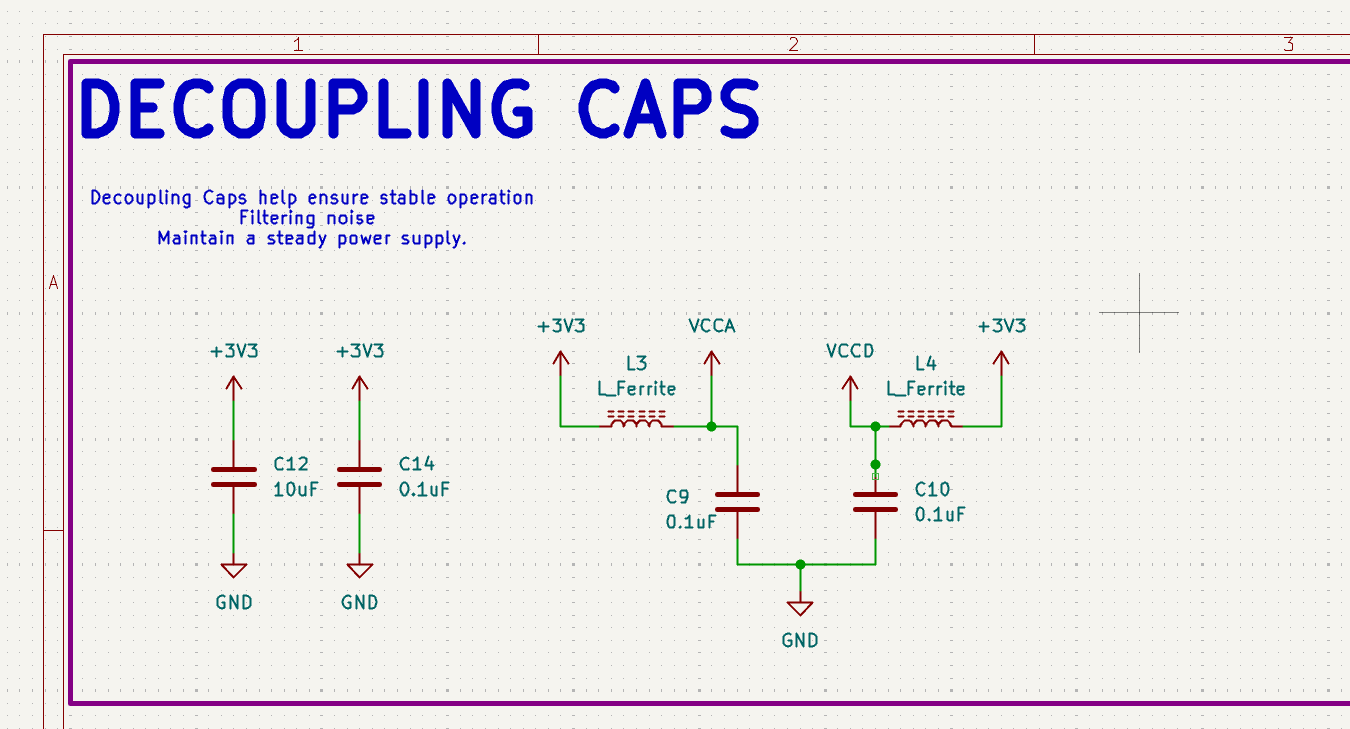

DECOUPLING CAPS

MBUS CIRCUIT#

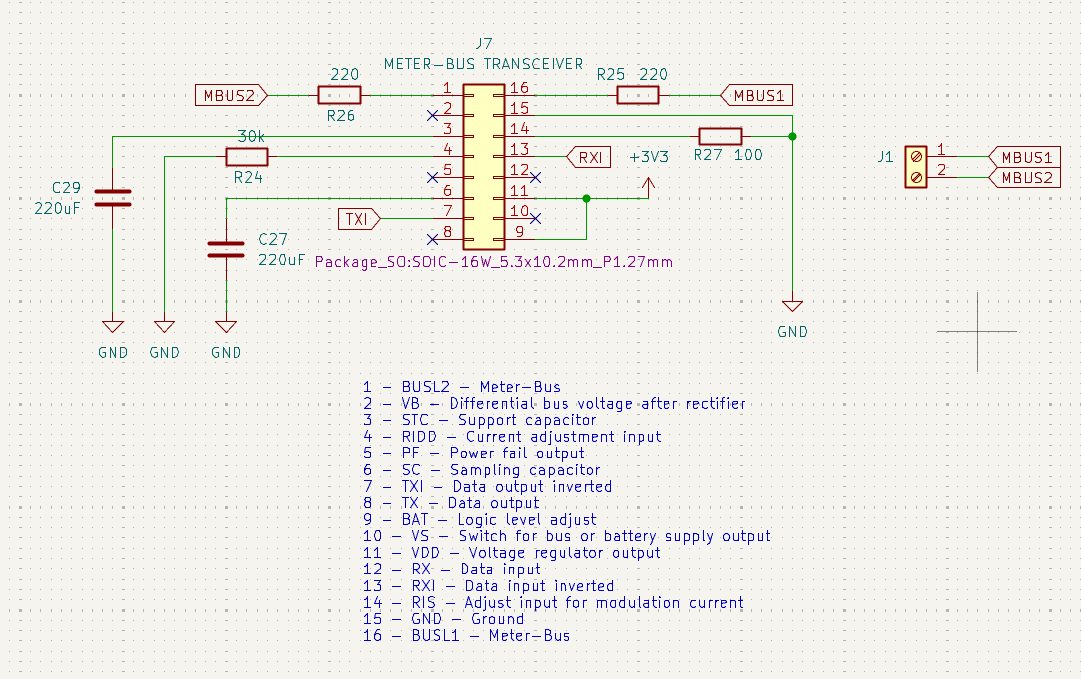

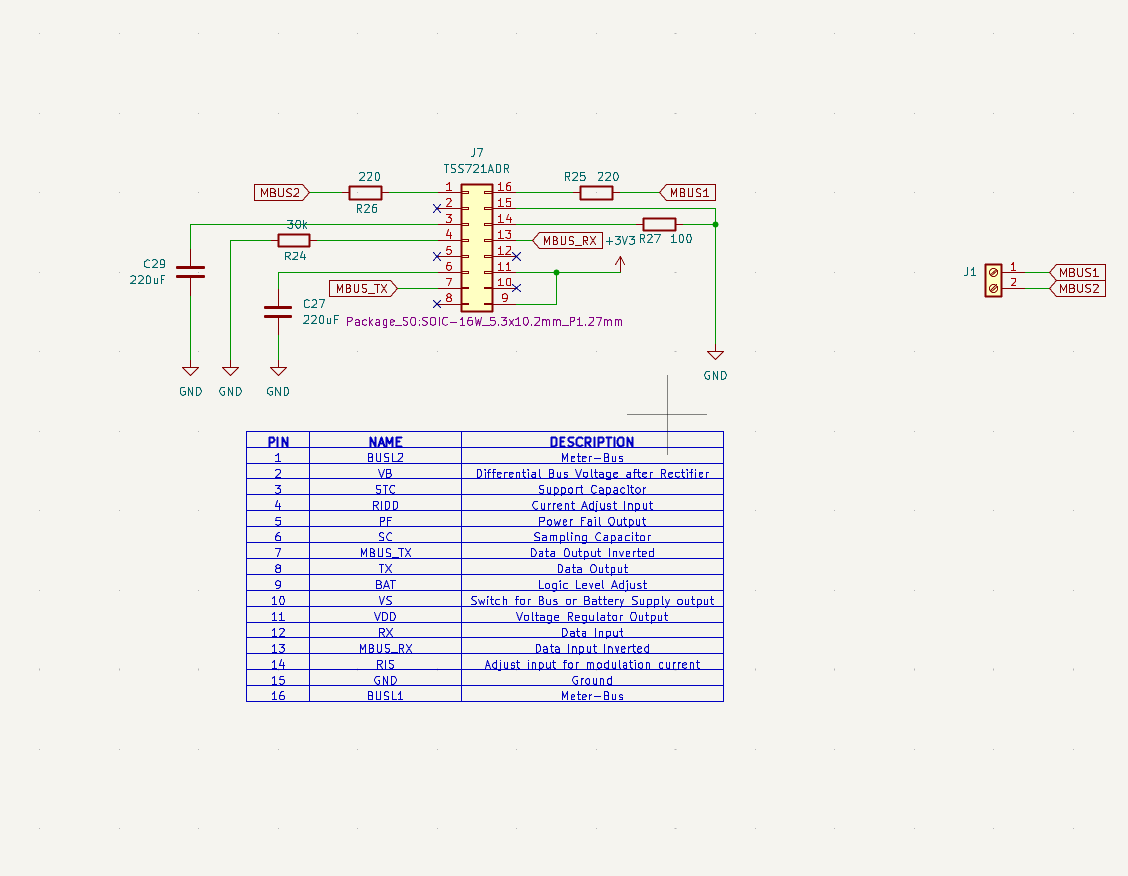

MBUS

SD CARD CIRCUIT#

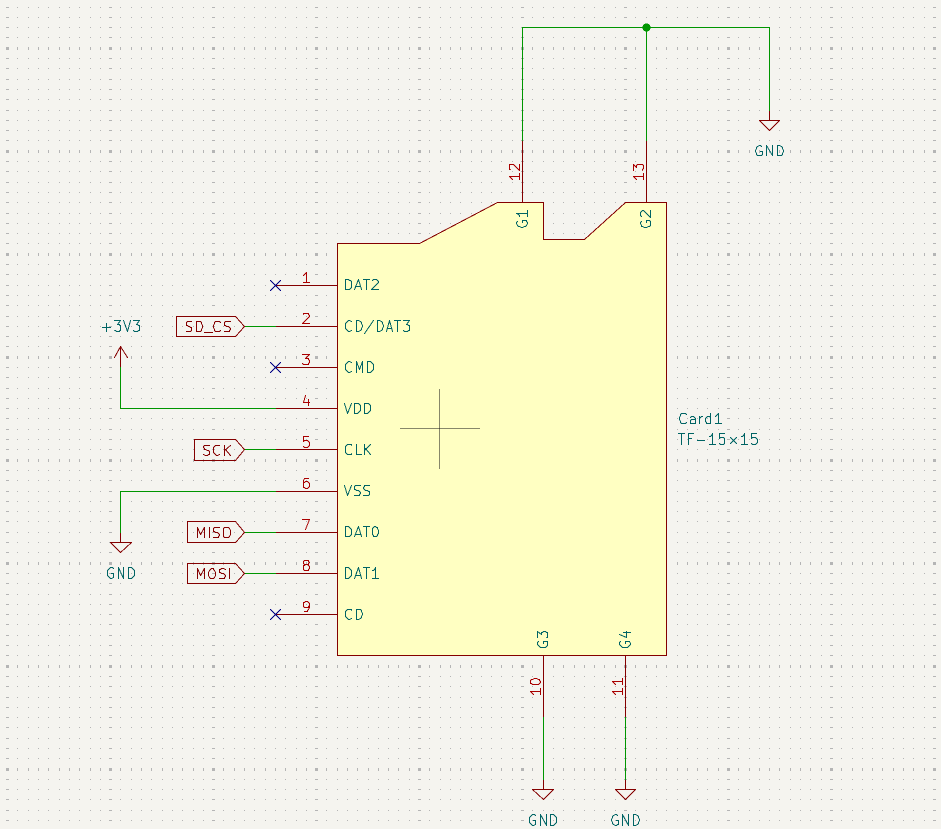

SDCARD

BOARD FRAME AND CONNECTORS#

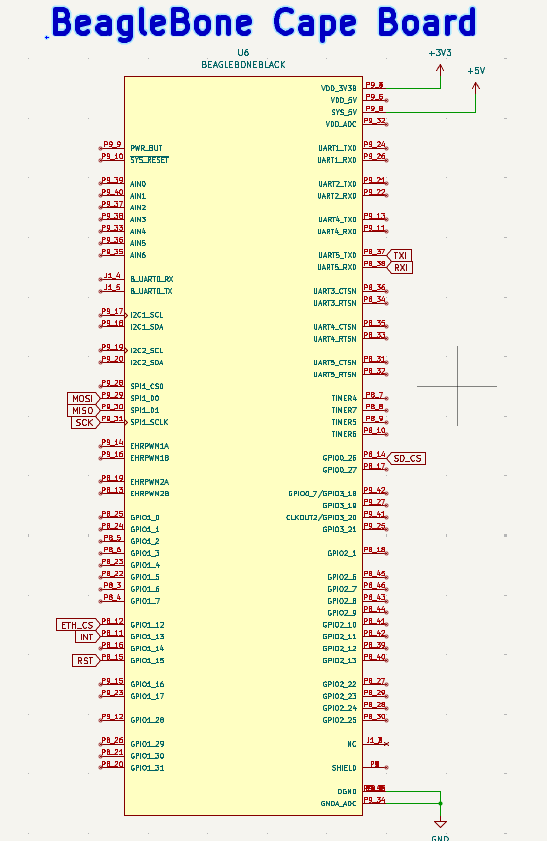

BOARD FRAME

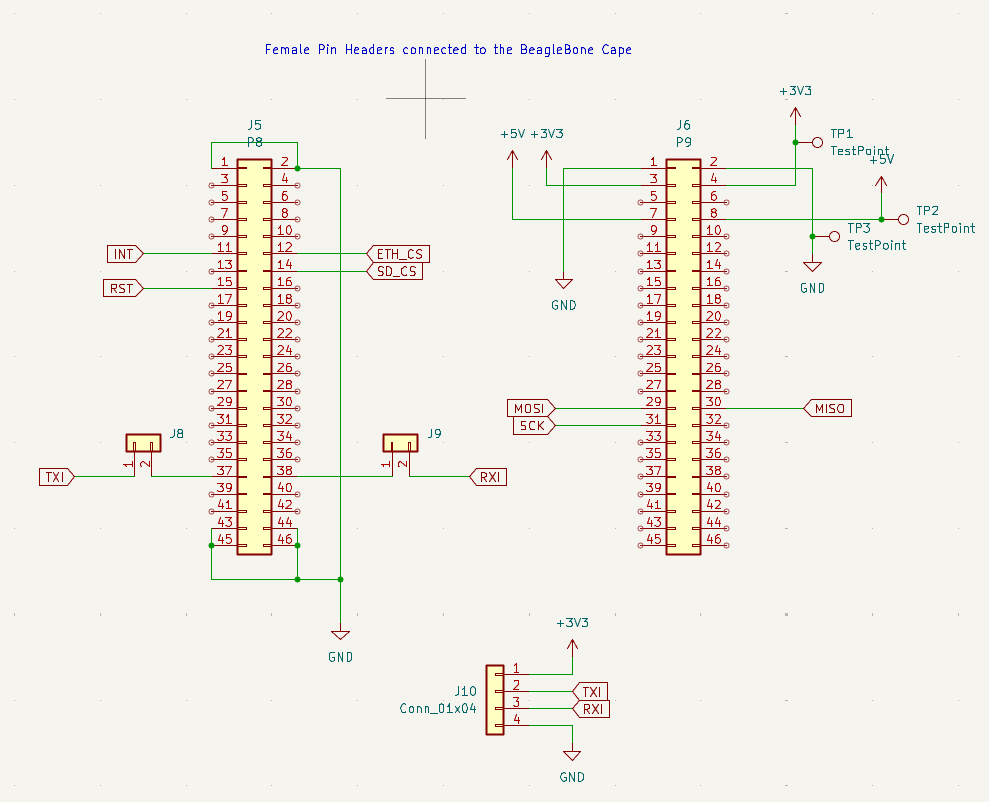

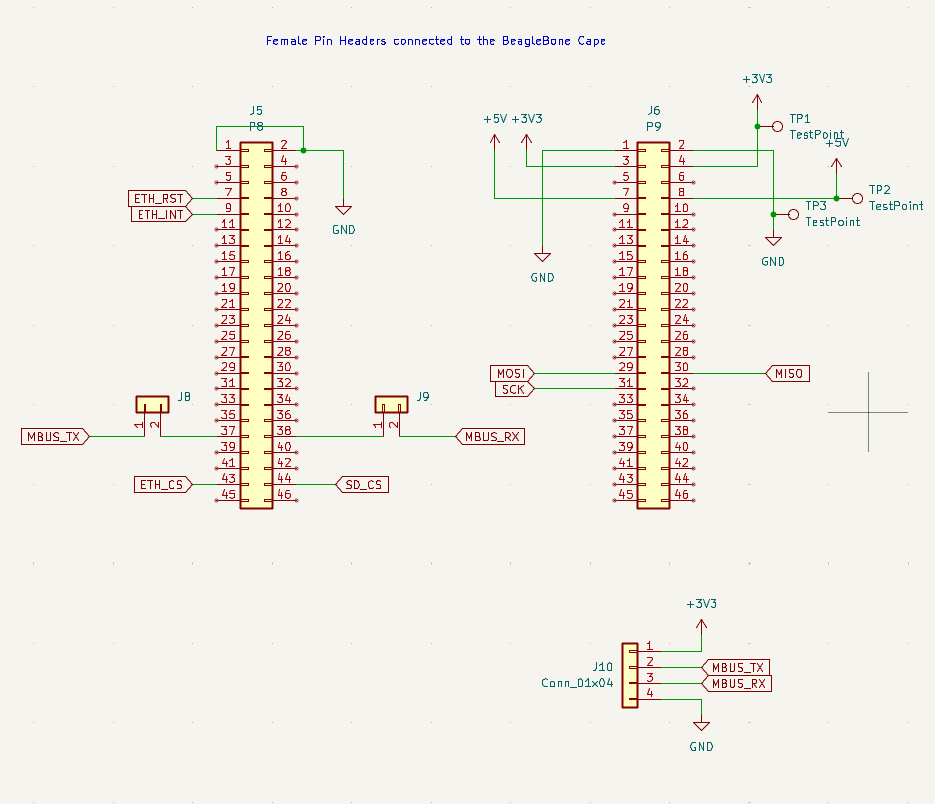

BOARD HEADERS

POWER CIRCUITRY#

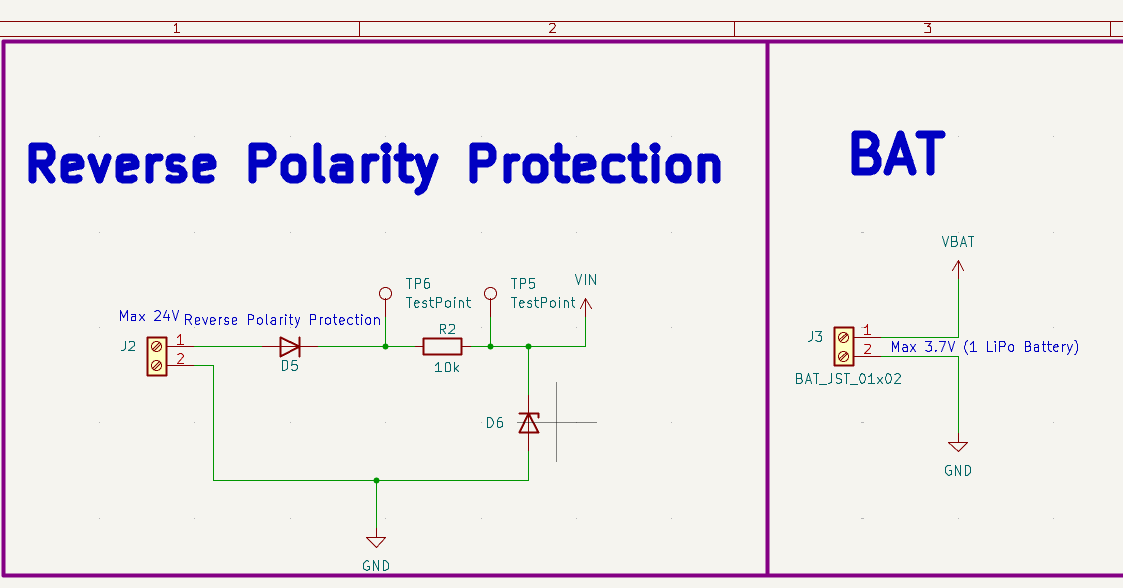

TBLOCK AND BATTERY CONN

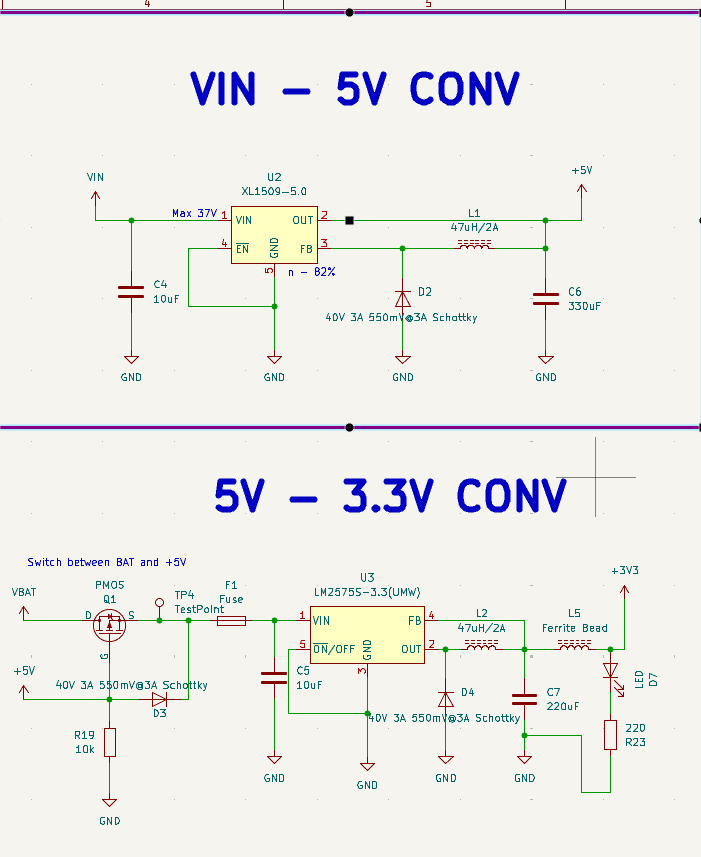

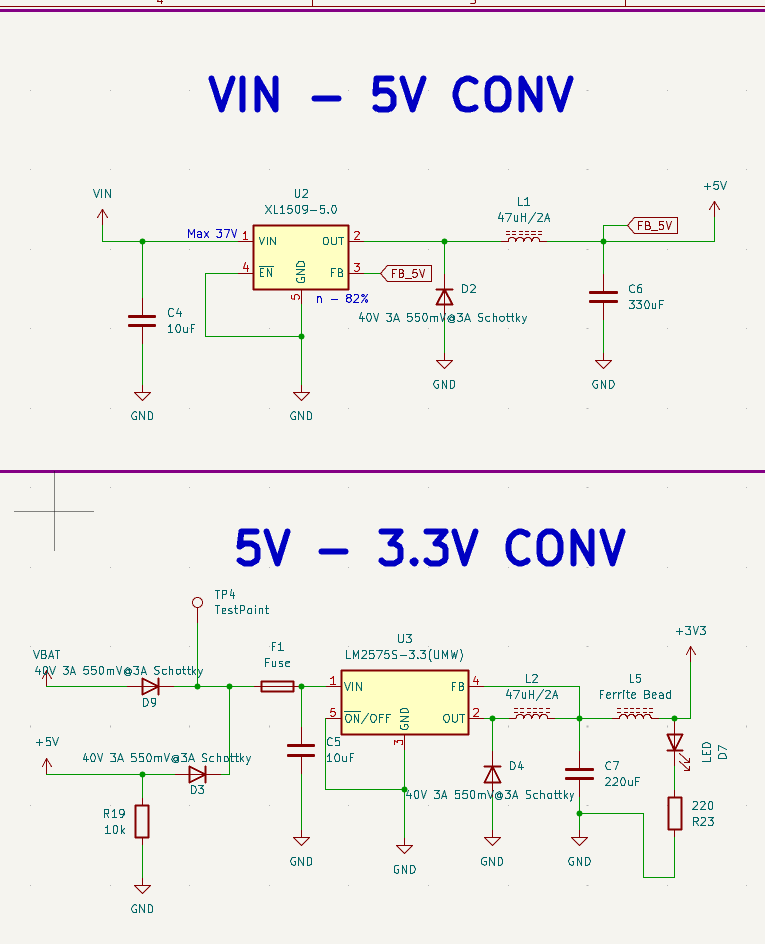

VOLTAGE CONVERTERS

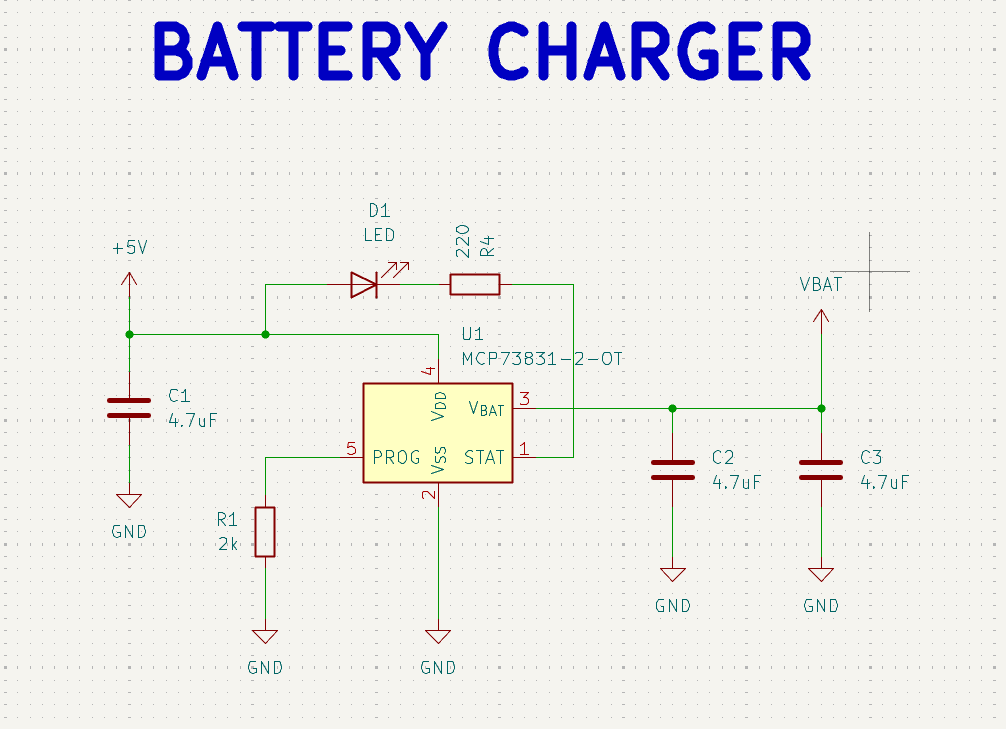

BATTERY CHARGER
